年刊三本ローラを作る01号：設計仕様に基づいた概略図
すっかり注釈つけるの忘れていましたが、株式会社デジュールスタンダードって会社はありません。便宜上適当につけました。
なお、株式会社デファクトスタンダードって会社はあります。
デジュールスタンダード（標準規格）
デファクトスタンダード（事実上の標準）
面白い会社名ですね。なお、株式会社ベストエフォートってのもあるようです。
面白い会社名ですね。
どうしてこんな名前にしたんでしょう......。
仕様
- ホイールベース
- ローラの幅
- 伝達機構
- ローラの材質
も決まったので、まずは設計に必要な概略図を出します。
仕様から今描ける内容はホイールベース(985 mm)とローラの幅(600 mm)です。

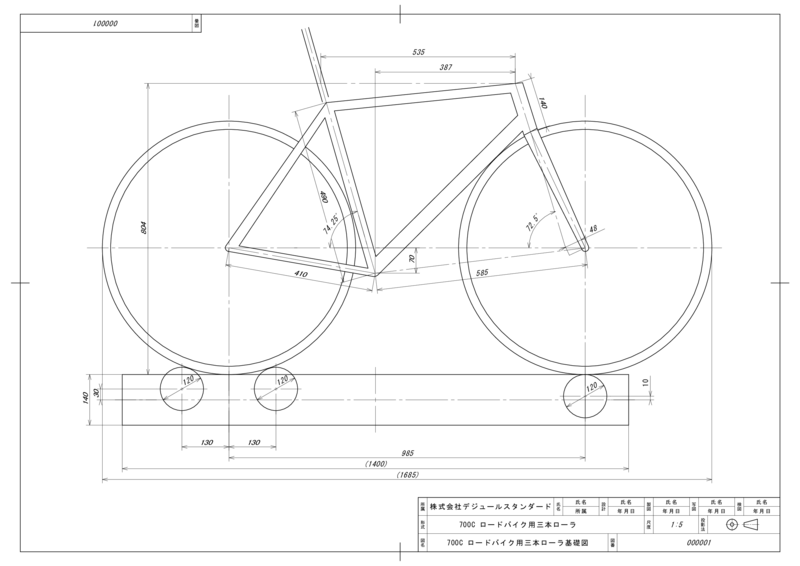

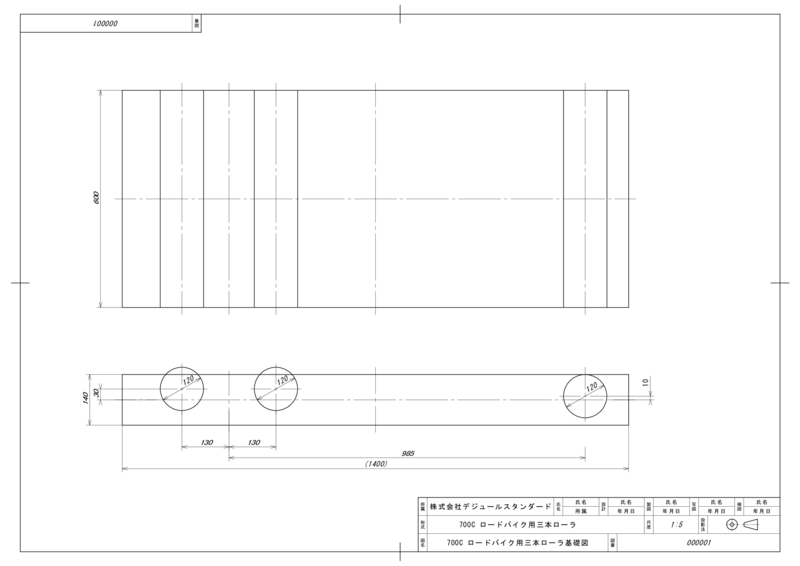

概略図はこんな感じ
この概略図では、ローラの直径をとりあえず120 mmとしてます。明確な根拠があるかというと全くなくて、「最初に120 mmもとっときゃとりあえず応力計算で足んなくなるなんてことはないだろう」という大雑把な勘。
計算してて応力が大きくて強度やばいってことになったらローラの直径を増やします。逆に、オーバースペックということになれば、直径を小さくします。
